一加 9 Pro拆解报告：内部结构如哈苏照片般精致可靠

　　今年的一加 9 Pro发力影像，首发搭载一加丨哈苏手机影像系统，给用户带来专业且沉浸的摄影体验。除此之外，这款手机还有2K+120Hz自由高帧柔性屏、高通骁龙888、65W+50W双超级闪充等一系列亮点。

一加 9 Pro

　　但是，这些都是我们看得到的地方，那么在一些消费者难以看到的地方，一加 9 Pro表现又如何？今天我们就把这款手机拆解，看看这款手机的内部做工能不能达到旗舰手机的高标准。

　　拆解一加 9 Pro之前，我们先将手机关机并去除卡托。这款手机的卡托位于机身顶部，卡托上有防尘防水胶圈，可以避免灰尘或水汽从SIM卡槽处进入手机，进而对手机内部造成不必要的损害。而且，一加 9 Pro本身支持IP68级防水防尘。

　　将卡托取出后，我们将一加 9 Pro放在放置在已经预热的加热平台上，感觉手机微微烫手后，用撬棒先在底部撬开一个小缝隙，并使用拆机片沿手机四周滑动割开框胶。这一过程有一个小插曲，由于一加 9 Pro的框胶用量很大，所以我们的确是费一番功夫才将手机后盖打开。但这是一件好事，框胶越多，手机本身密封性越强，机身也越牢固。

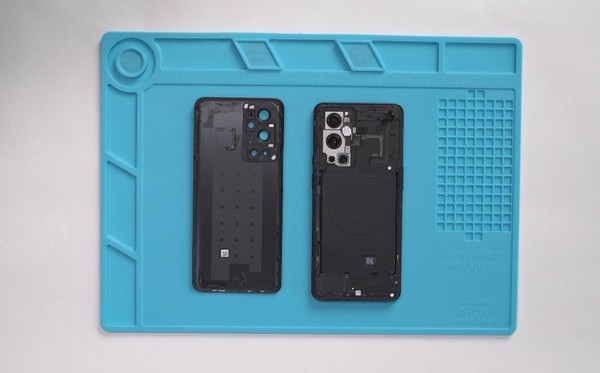

一加 9 Pro后盖拆解

　　打开后盖后，便能看到一加 9 Pro的无线充电圈、四摄模组以及摄像头右侧的NFC模组。值得注意的是，手机后盖、无线充电圈以及NFC模组的表面都覆盖了一层石墨散热层，提升散热效率，由于覆盖面积大，所以散热面积更加均匀。

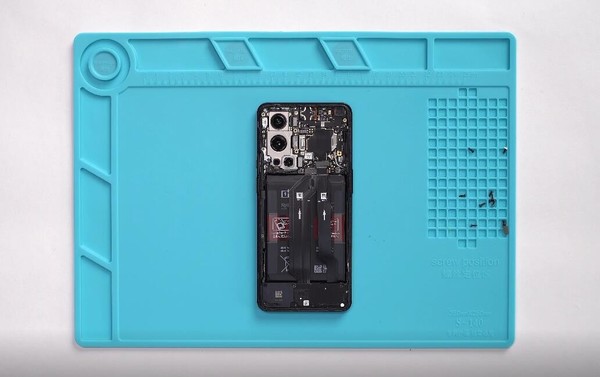

　　接下来拧开固定用的螺丝，揭开石墨散热层和无线充电圈。这时候就可以一览一加 9 Pro内部构造。这款手机依然采用三段式结构，不过由于镜头占用空间增加，所以内部构造在细节上有所微调。值得注意的是，摄像头右侧有一块区域被石墨散热层覆盖，散热层下方有一个盖板，而盖板之下，就是我们非常数字的高通骁龙888了。

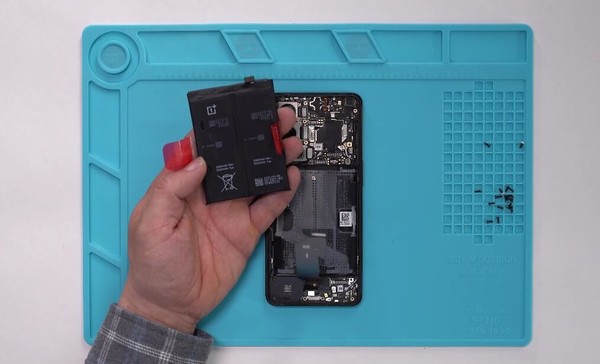

取下电池

　　随后我们将电池和主板进行断电，取下主板和电源排线，然后就能拿下这块4500mAh电池了。这块电池采用双电芯设计，这种设计好处在于可以提升电池充电效率。一加 9 Pro有线充电功率65W，无线充电功率50W。顺带一提，为了能充分发挥50W无线闪充的性能，建议使用一加Warp 50W无线超级闪充充电器使用，这款充电器采用立式设计，使用方便。

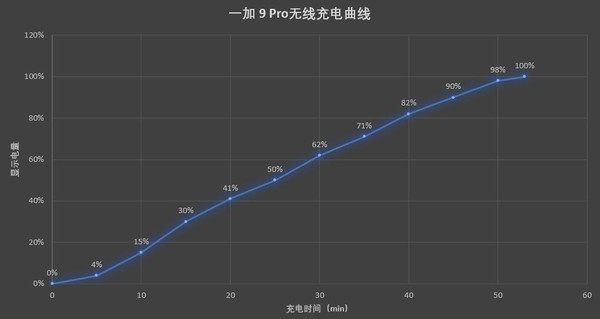

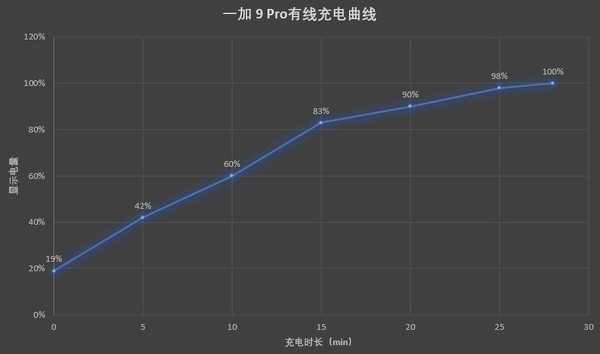

　　在室温环境下，一加 9 Pro使用无线充电从0%充到100%，共耗时53分钟，半小时可充满62%的电量，15分钟可充满30%。65W有线闪充的充电速度则令人惊喜，10分钟便能充到60%的电量，相当于一个洗漱的时间就能充满超过一半的电量，最终耗时29分钟便能将电池完全充满。

　　现在让我们将电池放到一边，接下来准备拆摄像头部分，这也是一加 9 Pro一大核心亮点所在。从上到下分别是5000万像素IMX766超广角摄像头、4800万像素IMX789定制大底主摄、800万像素长焦摄像头和黑白原生摄像头。

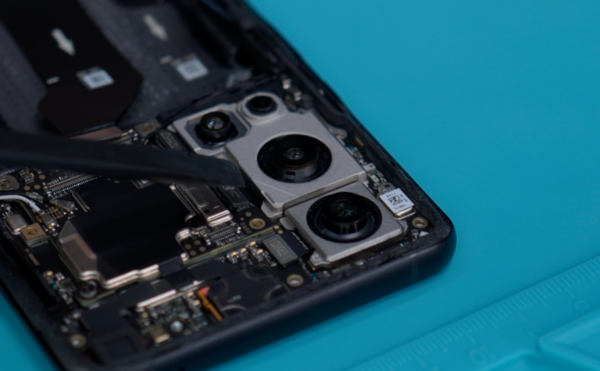

后置四摄

　　其中主摄占用空间最大，这是因为这款摄像头拥有1/1.35英寸大底，单个像素面积1.12微米，使镜头能够获得更高的进光量，拥有 16：11 的独特比例，拍照和视频双画幅，可以根据使用场景切换比例，为光线复杂条件下能够呈现高画质图像准备了硬件条件。这颗传感器还支持全像素全向对焦，双原生ISO并支持OIS光学防抖，拥有更快的对焦速度，快速成像。

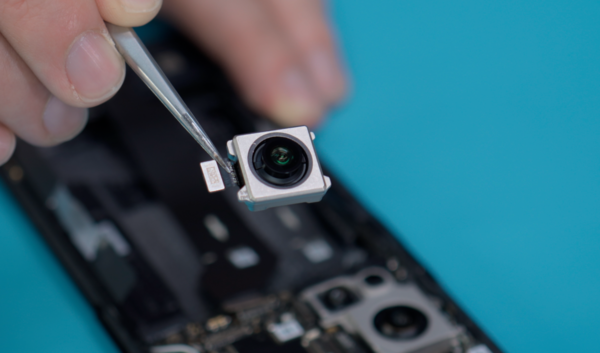

5000万像素IMX766 CMOS

　　另外，这颗能够单独取下的摄像头便是5000万像素IMX766超广角摄像头，1/1.56英寸大底，能够在弱光环境下拍摄出纯净的夜景照片。不同于一般的超广角镜头，一加在传统镜头模组增加了一片自由曲面镜片，这种镜片可以将边缘部分没有均匀投射的光线校正，让外界进来的光线可以垂直打到传感器上，从而从根本上解决超广角的畸变问题，

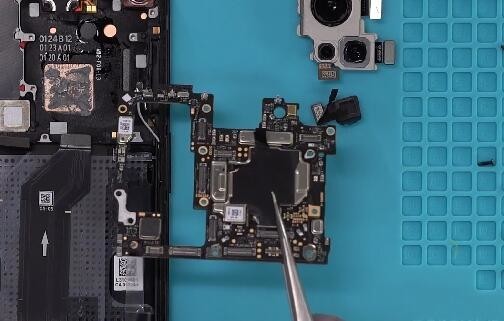

一加 9 Pro主板

　　然后我们将固定主板的螺丝与同轴线依次拆下后，即可看到一加 9 Pro的主板。整体来看，主板集成度相当高，正反两侧均有进行散热处理。顶部主板拆解完毕后，接下来拆解下方副板。首先将表面的螺丝依次拆下，即可将集成扬声器的副板保护板拆下，随后依次拆解排线与同轴线接口，并拧下两颗螺丝后即可将副板取出。最后，将手机顶部的听筒，也就是顶部扬声器取下。

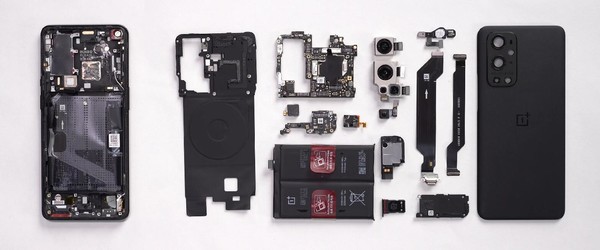

一加 9 Pro

　　到这里，一加 9 Pro就拆解完毕，接下来复原即可。

写在最后

　　可以看到，一加 9 Pro采用了颇为成熟的三段式设计，拆解难度不高。内部做工精良，机身可靠性、散热性强。即便是长时间游戏，手机也不会出现烫手的问题，而且手机性能释放稳定，保证稳定高帧。同时得益于双电芯设计，一加 8T的充电效率大大提升，即使是重度用户，配合官方的65W快充也能迅速回血。所以，一加 9 Pro不是一款金玉其外，败絮其中的旗舰手机，而是一款真正拥有旗舰配置，而且内部做工相当优秀的旗舰。大概，这就是秀外慧中吧。
